INSTALLATION & OPERATION GUIDE

LocationX 설치 및 운영 가이드

로케이터 Kit의 하드웨어 설치(초기 설정)부터 LocationX Position Setting Tool을 이용한 로케이터 배치·서버 설정, MQTT 데이터 확인까지의 전체 절차를 안내합니다.

1시스템 구성

시스템 구성도

태그의 BLE 신호를 로케이터가 수신하고, PoE 스위칭 허브를 거쳐 MQTT 서버가 위치를 계산하며, PC에서 설정 및 모니터링하는 구조입니다.

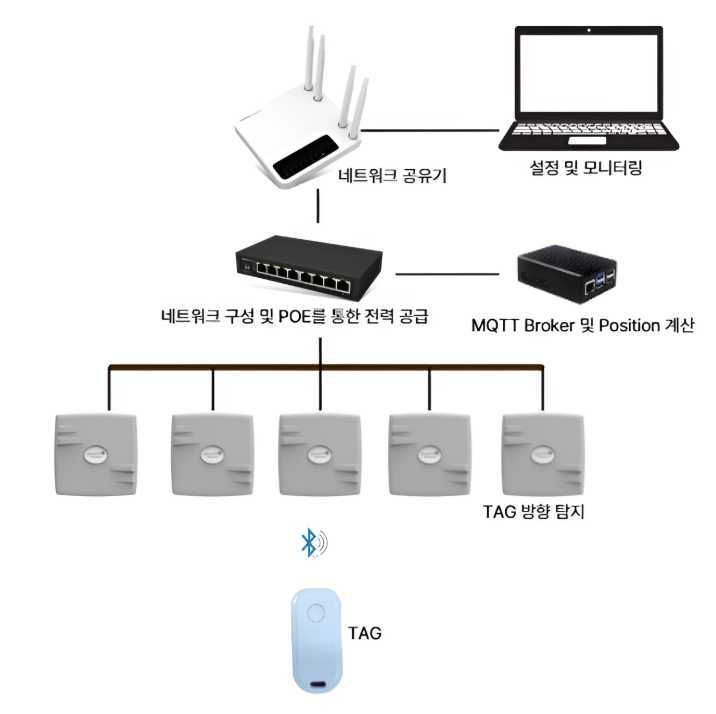

LocationX 시스템 구성도 — Tag부터 설정 및 모니터링까지
시스템 구성도 — Tag → 로케이터(TAG 방향 탐지) → PoE 허브 → MQTT Broker·Position 계산 → 설정 및 모니터링

하드웨어 구성품

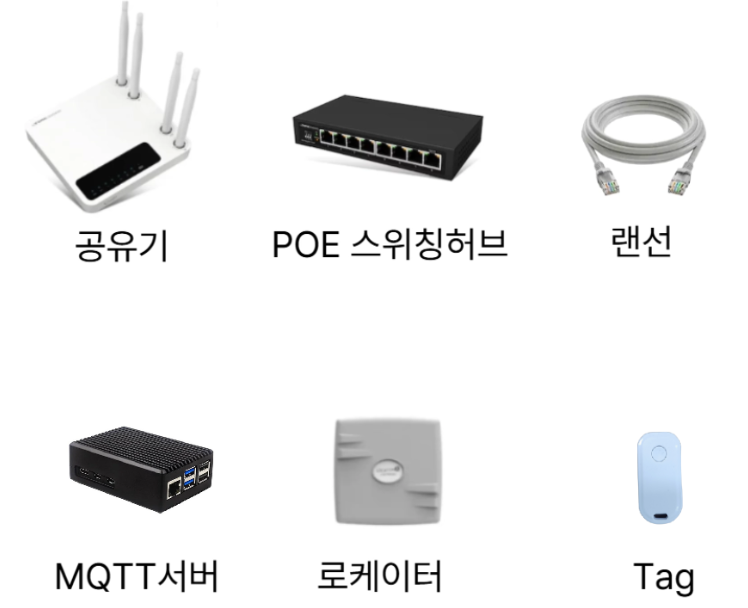

LocationX Kit 구성품
LocationX 로케이터 Kit 구성품

소프트웨어

소프트웨어용도구분
LocationX Position Setting Tool 장치 검색 · 도면 위 로케이터 배치 · 서버 설정 전송 · 데이터 수신 확인 필수 (Windows) — GitHub
MQTT Explorer MQTT 원시 메시지 모니터링 선택 — mqtt-explorer.com

네트워크 구성

구성 요소IP 주소포트
공유기 관리자192.168.0.1 (iptime 기본)-
포지션 서버 카드 (MQTT 브로커)DHCP 할당 — 설정 도구의 [장치 검색]으로 확인1883
로케이터DHCP 자동 할당-

2설치 — 초기 설정

설정 순서

  1. 공유기 실행 — iptime 공유기 기준, 관리자 페이지는 192.168.0.1
  2. 포지션 서버(MQTT 서버) 실행 — 서버 카드에 전원을 넣으면 자동으로 실행됩니다
  3. 로케이터 연결 — PoE 스위칭 허브에 랜선으로 연결
⚠️MQTT 서버가 먼저 실행되어 있어야 합니다. 로케이터는 전원이 연결되면 별도 설정 없이 자동으로 MQTT 서버에 연결하여 데이터를 전송합니다.

로케이터 설치 (초기 설정)

초기 설정 시 아래와 같이 설치한 후 동작을 확인합니다. 로케이터는 천장(권장 높이 약 3m)에 안테나면이 바닥을 향하도록 설치합니다.

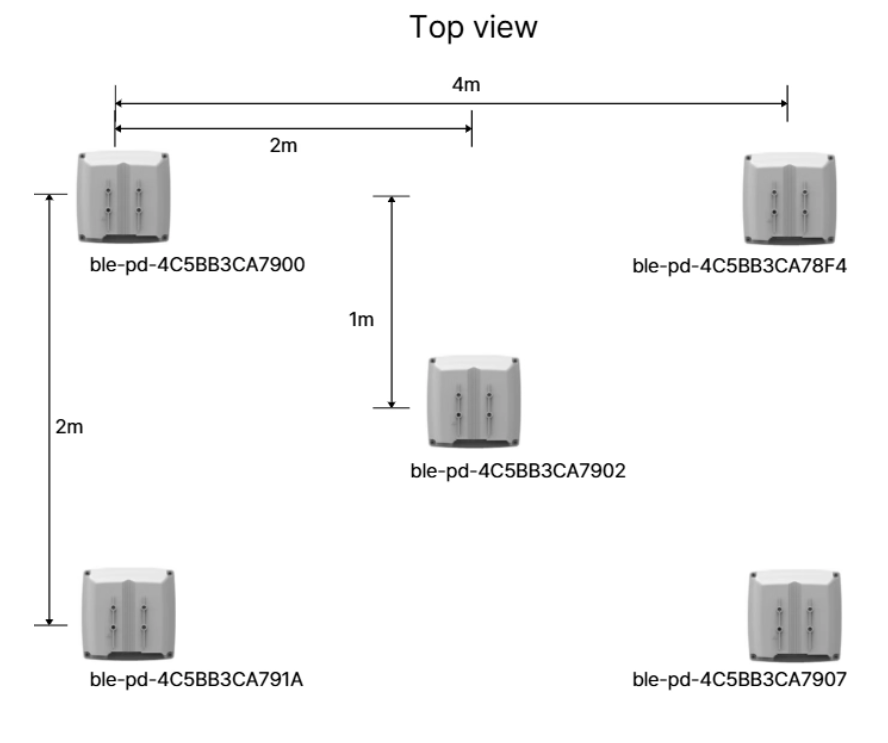

로케이터 초기 설치 배치 — Top view
초기 설치 배치 — Top view (로케이터 간격 예시: 가로 4m · 세로 2m, 중앙 보조 로케이터)

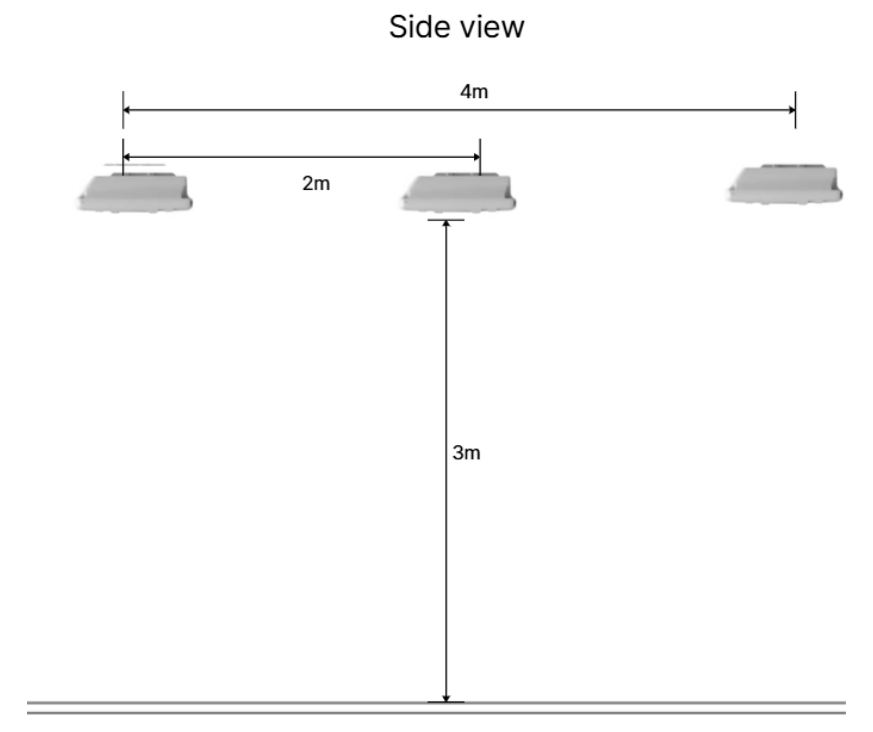

로케이터 초기 설치 배치 — Side view
초기 설치 배치 — Side view (바닥에서 3m 높이, 안테나면은 바닥을 향함)

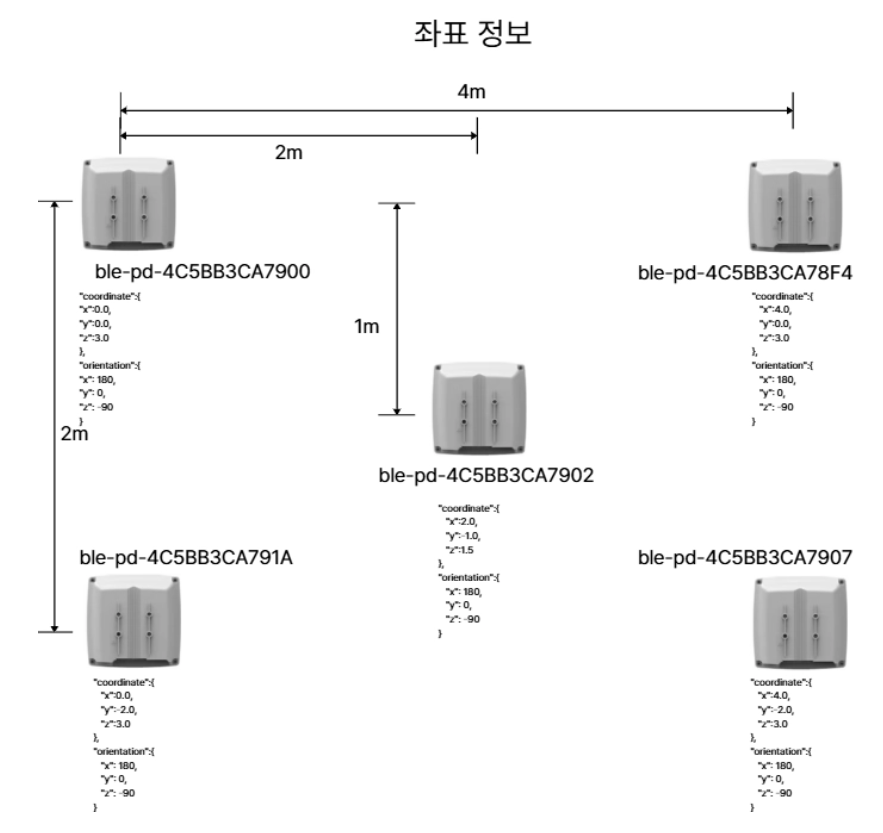

로케이터별 좌표 정보
로케이터별 좌표 정보 — 각 로케이터의 coordinate(x/y/z)와 orientation 값. 이 값들이 위치 설정 도구에서 배치 시 서버에 등록되는 값입니다
💡설치 후 로케이터의 위치·자세 값 등록과 변경은 아래 위치 설정 도구에서 처리합니다. config 파일을 직접 수정할 필요가 없습니다.

3위치 설정 — LocationX Position Setting Tool

로케이터 카드를 LAN에서 검색해 도면 위에 드래그앤드롭으로 배치하고, 서버의 positioning 설정을 업데이트하는 Windows 데스크톱 도구입니다. 도구는 GitHub Release에서 다운로드합니다.

3-1. 장치 검색

  1. 도구 실행 후 위치 설정 (서버) 탭에서 [장치 검색 (UDP)] 버튼을 누릅니다.
  2. 같은 네트워크의 MQTT 서버 카드로케이터들이 자동으로 검색되어 왼쪽 목록에 나타납니다.
  3. 서버 카드의 IP가 자동으로 대상 서버로 설정됩니다.

3-2. 도면 준비

  1. 도면 불러오기 — 바닥 도면 이미지(png/jpg)를 선택합니다.
  2. 스케일 보정 — 도면에서 실제 거리를 아는 두 점을 클릭하고 실거리(m)를 입력합니다.
  3. 원점 설정 — world 좌표 (0,0)으로 쓸 위치를 클릭합니다.

3-3. 로케이터 배치

  1. 오른쪽 목록의 로케이터를 캔버스로 드래그해 실제 설치 위치에 배치합니다 (설치 높이 z 기본 3.0m).
  2. 마커를 클릭하면 왼쪽 패널에서 좌표·자세(orientation)·AoA 상세 설정을 편집할 수 있습니다.
  3. 전역 Positioning 설정(추정 모드, 필터링 가중치 등)도 오른쪽 패널에서 조정합니다.
위치 설정 도구 — 도면 배치 화면
위치 설정 (서버) 탭 — 장치 검색 후 로케이터를 캔버스에 배치한 모습

3-4. 서버로 전송

  1. [서버로 전송] 버튼을 누르면 변경 내용(diff)이 표시됩니다.
  2. 적용을 확정하면 서버 카드의 positioning_config.json이 갱신되고 위치 계산 엔진이 자동으로 재시작됩니다.
  3. 프로젝트 저장(.lxpos.json)으로 도면·보정·배치 상태를 로컬에 보관할 수 있습니다.
💡로케이터 위치를 변경할 때도 같은 방법입니다 — 캔버스에서 마커를 옮기고 [서버로 전송]만 다시 하면 됩니다.

3-5. 데이터 수신 확인

데이터 수신 탭에서 MQTT 브로커에 연결하면 로케이터별 angle 스트림 (silabs/aoa/angle/<로케이터>/<태그>)이 실시간으로 표시됩니다. 태그를 켜면 수신 속도(msg/s)와 azimuth·elevation 값을 바로 확인할 수 있습니다.

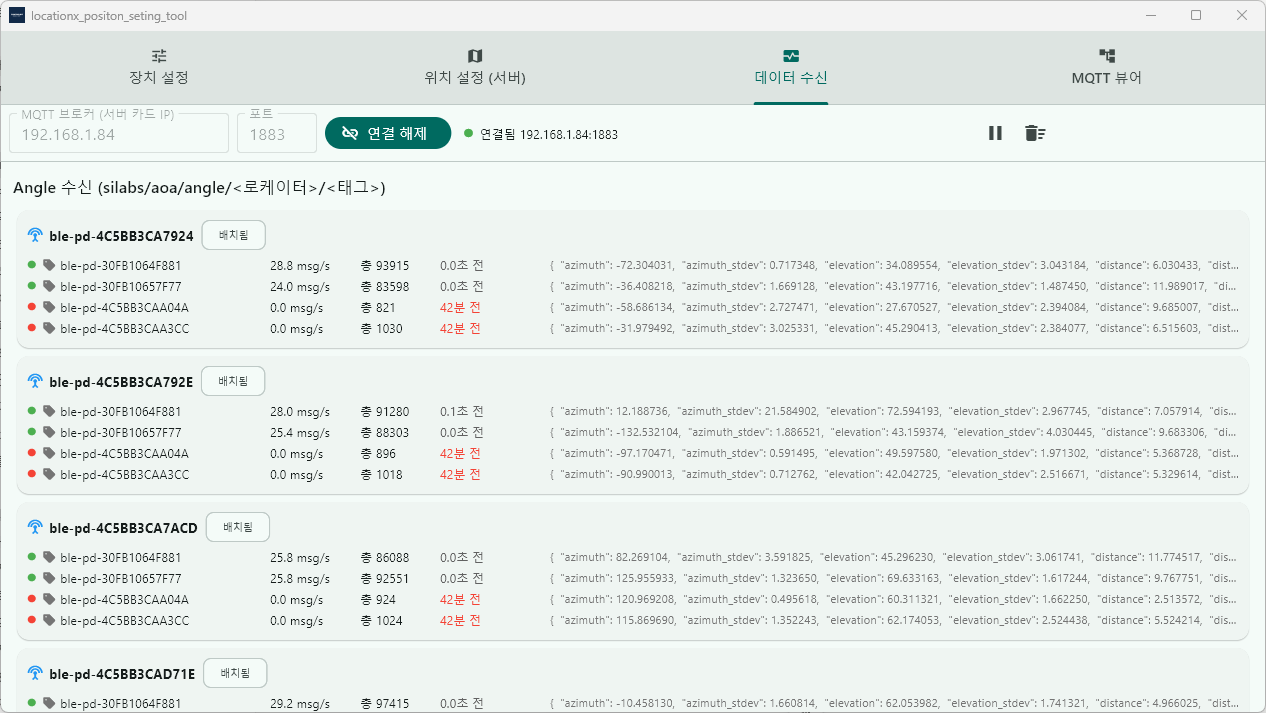

위치 설정 도구 — 데이터 수신 화면
데이터 수신 탭 — 로케이터별 angle 수신 현황

3-6. 위치 확인

배치가 완료되면 도면 위에서 태그의 계산된 위치를 Top view / 3D 뷰로 확인합니다.

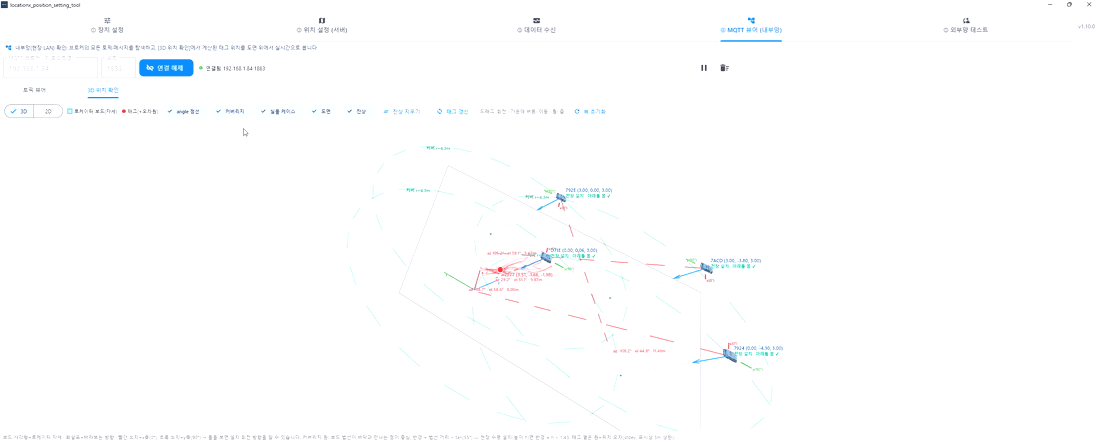

도면 위 실시간 위치 확인 동작 화면
도면 위 실시간 위치 확인 — 태그 이동에 따라 위치가 갱신되는 모습

장치 설정 탭 — 로케이터 관리

4MQTT 데이터 확인 (MQTT Explorer)

원시 MQTT 메시지를 직접 확인하고 싶을 때는 MQTT Explorer를 사용합니다.

  1. MQTT Explorer를 실행하고 +Connections 버튼을 눌러 MQTT 연결을 설정합니다.
    • Name: aoa-server-1
    • Protocol: mqtt://
    • Host: <서버 카드 IP> (설정 도구의 장치 검색으로 확인)
    • Port: 1883
  2. ADVANCED를 눌러 Topic을 #만 설정하고 BACK으로 돌아옵니다.
  3. CONNECT를 눌러 MQTT Broker에 연결합니다.
  4. 데이터가 수신되는 것을 확인할 수 있으며, azimuth와 elevation 데이터를 확인할 수 있습니다.

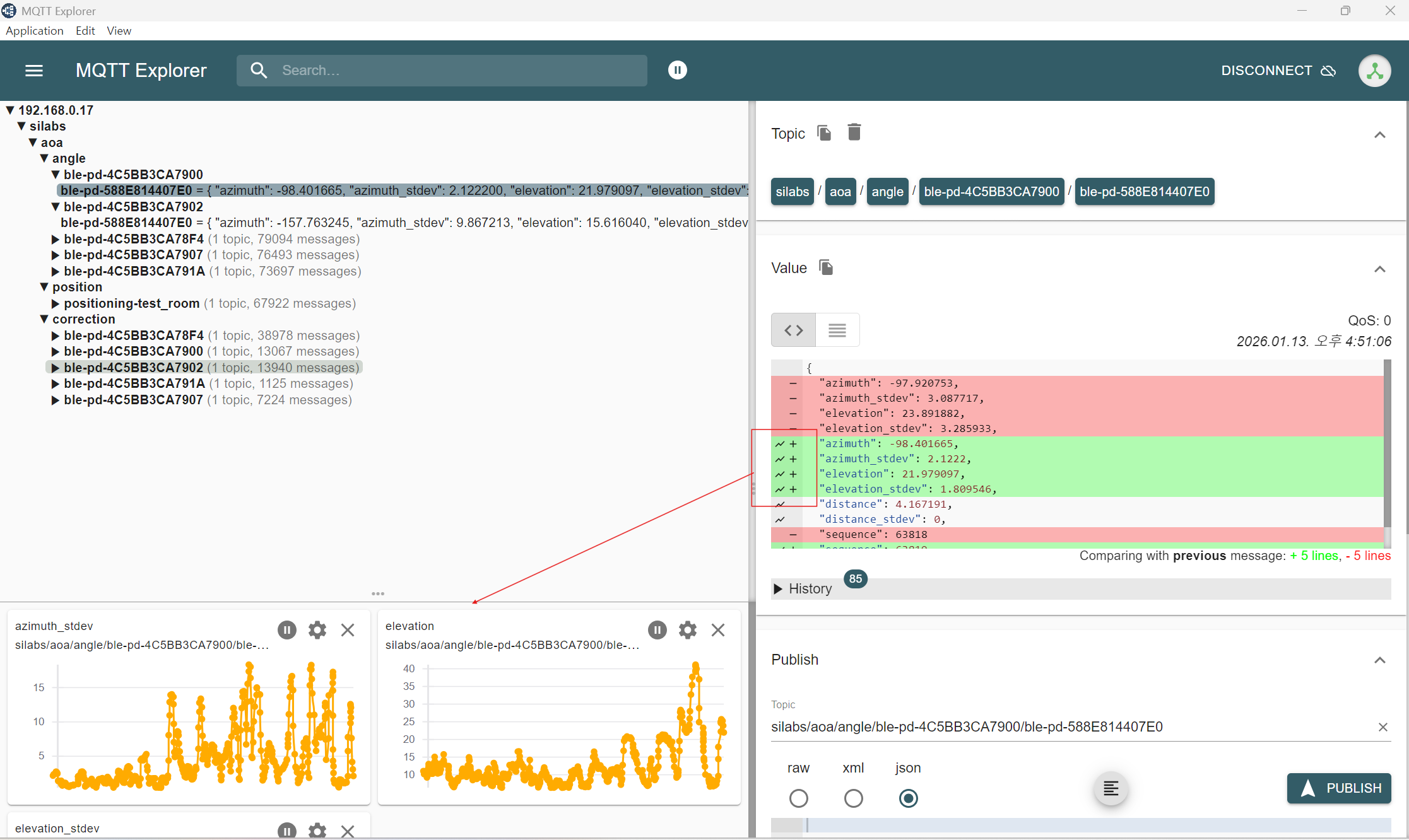

MQTT Explorer 수신 화면
MQTT Explorer — angle 데이터 수신 화면

수신 데이터 필드

필드설명
azimuth로케이터(안테나 배열) 기준 태그 신호의 방위각 (수평 각도)
azimuth_stdev방위각 측정값의 표준편차
elevation태그 신호의 고도각 (수직 각도)
elevation_stdev고도각 측정값의 표준편차
# 각도 (로케이터 → 브로커)
silabs/aoa/angle/<locator_id>/<tag_id>
{ "azimuth": 42.1, "azimuth_stdev": 1.3, "elevation": -35.6, "elevation_stdev": 2.0 }

# 위치 (위치 엔진 → 브로커 · 미터 단위)
silabs/aoa/position/<tag_id>
{ "x": 2.41, "y": -1.02, "z": 1.20 }
